シリアル通信モニター・キャロちゃん

RS-232Cラインモニタ キャロちゃんシリーズ製品ラインナップ

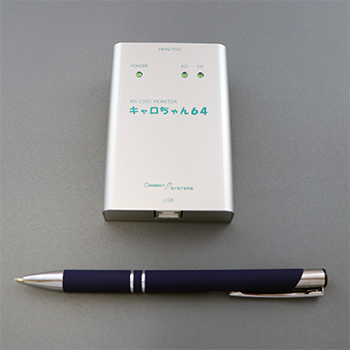

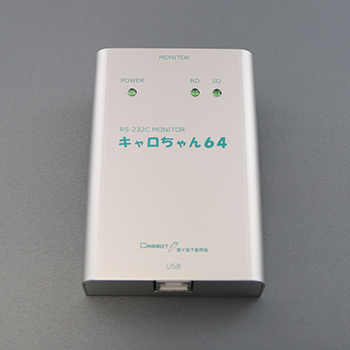

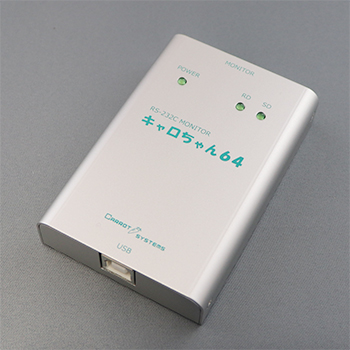

RS-232Cラインモニタ キャロちゃん64【型番CS3064】 キャンペーン価格:¥69,800-(税別)

シリアル通信モニター/キャロちゃんが、Windows7/8.1/10対応になって新登場!キャロちゃんは、RS-232Cの通信をモニタするシステムです。機器Aと機器B間の通信を、キャロちゃん64を介してパソコン(要・USBポート×1)でリアルタイム表示します。

基本スペック

通信方式 RS-232C(調歩同期シリアル)
通信速度 110、300、600、1200、2400、4800、9600、14400、19200、38400、57600、115200bps
スタートビット 1bit
データビット 7bit、8bit
パリティ 無し、奇数、偶数
ストップビット 1bit、2bit
電源 USB給電
消費電力 最大150mA
外形サイズ 61(W)×92(D)×19(H)mm ※突起物含まず
質量 110g

特徴

高速通信対応 最大115.2kbpsの通信速度に対応
時間計測機能搭載 1ミリ秒分解能のアイドルタイム計測
大容量データ対応 大容量のデータを分割して自動保存することができます
表示形式の変更 データの表示形式を変更可
パフォーマンス測定 1秒あたりのデータの通信量を測定
使いやすい操作性 標準のWindowsのインターフェースに合わせたソフトウェア設計

動作環境

・パソコン:Windowsパソコン
・OS:Windows10(32bit/64bit)
・ハードディスク:ハードディスク インストールに3Mバイト以上

付属品

・USBケーブル:キャロちゃん64ボックスとPC接続用
・モニタケーブル:DSUB9pin ストレート
・CD:ドライバ、モニタソフト

キャロちゃんコンバータ TTL対応【型番CS3027】 ¥29,800-(税別)

シリアル通信モニタ「キャロちゃん」に接続可能なTTLコンバータです。

基本スペック

電源 キャロちゃん経由でUSBより供給
消費電流 最大37mA
最大外形寸法 61(W)×36.5(D)×19(H)mm
重量 約36g
使用環境 周囲温度[5℃~35℃] 周囲湿度[35%~85%] (ただし結露しない事)
反感対応信号レベル TTLレベル VIL0.8V(MAX) VIH2.0V(MIN)
通信速度 キャロちゃん通信速度に準じる
TTL→RS232C変換信号 DCD / DSR / RXD / RTS / TXD / CTS / DTR / RI
付属品 ICクリップ付モニターケーブル付属

キャロちゃんコンバータ RS-485/422対応【型番CS3028】 ¥26,800-(税別)

シリアル通信モニタ「キャロちゃん」に接続可能なRS-485/422コンバータです。

RS485/422通信ライン接続時の注意事項

本機及び接続機器の破損防止と正常な通信モニタを行うために、通信ライン両端のRS485/422通信機器のどちらか一方の機器のAC電源と、モニタ用PCのAC電源は同一ACライン上からAC電源を供給してください。 それによりGND電位差による影響を軽減できます。

基本スペック

電源 キャロちゃん経由でUSBより供給
消費電流 最大43mA
最大外形寸法 61(W)×36.5(D)×19(H)mm
重量 約37g
使用環境 周囲温度[5℃~35℃] 周囲湿度[35%~85%] (ただし結露しない事)
変換対応インターフェース RS485 / RS422
通信速度 キャロちゃん通信速度に準じる
RS485/422→RS232C変換信号 SD /  RD

キャロちゃん64シリーズについて

通信データを見たい!エラーが発生している箇所を知りたい!そんな場合はキャロちゃん64にお任せください!!

簡単接続!装置と繋げるだけで使用可能です

簡単接続!装置と繋げるだけで使用可能です

外部電源不要!USBからの電源供給で動作します

外部電源不要!USBからの電源供給で動作します

RS-485/RS-422対応!コンバータを繋げるだけで使用可能

RS-485/RS-422対応!コンバータを繋げるだけで使用可能

TTL対応!コンバーターを接続し装置に繋ぐだけで使用可能

TTL対応!コンバーターを接続し装置に繋ぐだけで使用可能

アプリケーション

データを印刷して確認できる印刷機能あり

データを印刷して確認できる印刷機能あり

特定のデータを検索できる検索機能あり!

特定のデータを検索できる検索機能あり!

改行して表示できる表示切替機能あり

改行して表示できる表示切替機能あり

長時間のデータをロギングできる長時間モニタ機能あり

長時間のデータをロギングできる長時間モニタ機能あり

アイドルタイムの計測ができる時間機能、データ通信量を確認できるパフォーマンス測定機能あり

見やすい画面レイアウト

見やすい画面レイアウト

直接購入方法

購入までのながれ

① 注文書をFAXして下さい。(注文書はこちらからダウンロード)
② 弊社より折り返しお振込先とお振込み金額をFAX致します。
③ お振込みお願い致します。
④ 弊社で入金確認後、発送させて頂きます。
※ 代金引換の場合、注文書受領後に発送させて頂きます。

お支払い方法

銀行前振込もしくは代金引換になります。振込手数料はお客様ご負担でお願い致します。
商品の発送は入金確認後となります。
